RFID電子標簽在很多行業都得到廣泛的應用，之所以沒被大眾所熟知或許與它的成本有關，據上海營信公司技術人員介紹“RFID電子標簽主要由底材、天線及芯片組成，天線層是主要的功能層，其目的是傳輸最大的能量進出標簽芯片。與傳統蝕刻法，繞線法相比，標簽天線的直接印制法大大節約了成本�！毕旅嫖覀兙鸵黄饋砹私庀掳�。
1.標簽天線的傳統制造工藝。
①采用蝕刻方式加工制備標簽天線天線在蝕刻前應先印刷上抗蝕膜，首先將PET薄膜片材兩面覆上金屬(如銅、鋁等)箔;然后采用印刷法(絲網印刷，凹印等)或光刻法，在基板雙面天線圖案區域印刷抗蝕油墨，用以保護線路圖形在蝕刻中不被溶蝕掉：然后進行蝕刻，即將印刷油墨圖案已固化的片材浸入蝕刻液中，溶蝕掉未印刷抗蝕油墨層區域的金屬;然后再去除薄膜片材天線圖案金屬層上的抗蝕刻油墨，這樣就得到了標簽天線�；蛘卟捎霉饪谭ǎ诟层~基板表面預先涂布光敏抗蝕膜，并用相應的掩膜覆合曝光，經過顯影腐蝕，除去版上殘留抗蝕膜，就得到一個完整的天線圖形。
②繞線法制備標簽天線工藝
目前。銅導線繞制RFID標簽天線的制造工藝通常是使用自動繞線機進行，即直接在底基載體薄膜上繞上涂覆了絕緣漆，并使用低熔點烤漆的銅線作為RFID標簽天線的基材，最后用黏合劑對導線與基材進行機械固定。其工藝流程如圖4所示。該方法可靠性較高，但對于RF19電子標簽來說成本太高。
2.標簽天線印制工藝
基于傳統標簽天線制備方法中存在的污染環境、成本較高的弊端，且工藝復雜，成品制作時間長，必將被新的工藝所替代。采用印刷方式直接印制RFID標簽天線是一種環保節能、低成本的制造工藝�，F(xiàn)有可行的印制RFID標簽天線的印刷方式有絲網印刷和噴墨印刷。
①絲網印刷法制備天線
絲網印刷是使用模版直接印刷的過程，即用導電油墨直接印刷在紙基或塑料薄膜卷材上，其一般工藝流程為：
標簽天線的絲網印刷就是把導電油墨由網版的另一側以刮板將油墨掃壓過網版，而油墨則穿透過網版上天線圖樣的網孔間隙，粘印在被印刷的底材上。在進行RFID的標簽天線印刷時，由于不同工作頻率的RFID標簽的天線線圈將對應不同的圈數，線圈厚度和每一圈之間的距離(如HF波段使用13.56MHz的芯片，通常它要求線圈圈數為6，厚度約為20um：UHF波段使用868MHz和950MHz的芯片，線圈截面厚度約為4um)，故所印刷的墨層厚度、每一道線的寬度和干燥后的圖形輪廓都有嚴格的允差范圍(如兩次重疊套印的誤差必須在0.1mm之內)。
②噴墨印刷法制備天線
采用噴墨印刷來進行RFID標簽的制作可分為3種方式：
①使用噴墨印刷方式把抗蝕油墨、阻焊油墨和字符油墨等噴射到覆銅板上，經過固化后得到成品；。
②采用含有納米金屬顆粒的導電墨水直接將電路圖形噴在聚酯片基上，經過低溫?zé)汗袒�，形成電路�?/span>
③通過采用相應特性的墨水，采用噴墨印刷的方法制造RFID標簽中的電容器及電阻器等電子器件。與傳統的印刷方式相比。采用噴墨印刷的方式可以達到更快的生產速度，印刷成本也有所降低，更重要的是能夠增加其布線密度，從而提高成品質量。
RFID高頻HF圖書不干膠標簽HT6507是高頻圖書檔案管理專用標簽，工作頻率13.56MHz，ISO/IEC 15693協議，采用獨特的標簽天線設計，能進行遠距離多標簽的讀取，廣泛用于圖書館管理、檔案管理、無人零售、資產管理、服裝管理、產線管理、設備巡檢等領域。

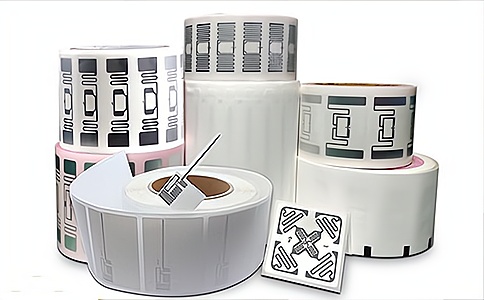

RFID高頻HF圖書不干膠標簽HT6507
通過上述描述，讀者朋友對RFID電子標簽加工制造有了一定的了解，上海營信信息技術有限公司（簡稱營信信息）于2011年在上海成立，是一家專業從事無線射頻識別技術(RFID)產品的制造商，公司產品涵蓋高頻13.56MHz、超高頻860-960MHz頻段，支持ISO14443A/B、ISO15693、ISO18000-3（model3）、UHF EPC Gen2(ISO18000-6C)、ISO18000-6B等多項國際標準。如果您有相關要求歡迎咨詢。
